一、产品简介

遥测终端机FS.YDJ-01是一款集成无线通信模块、带有丰富的接口、支持低功耗、防护等级达到 IP65的多功能产品。内部集成多路模拟量和开关量采集。本款产品技术先进,稳定可靠,体积小巧,安装方便,非常适合供水管网的线路监控和数据采集,适用于水文、水利、农业等各种野外环境以及环境恶劣区域的数据采集。

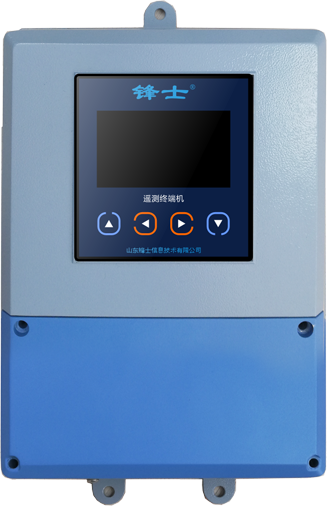

二、产品图片


三、技术功能和参数



指标项

指标内容

处理器

工业级低功耗ARM处理器。

操作系统

嵌入式RTOS实时操作系统

模拟量输入

8路,兼容电压型传感器(0~5V输入)和电流型传感器(4~20mA输入)。

模拟量输出

2路,4-20mA电流型输出

开关量输入

8路,光耦隔离(干节点型)

开关量输出

6路

RS485接口

2路,遵循标准ModBus协议

232接口

1路RS232接口

1路RJ45接口

天线

标准SMA阴头天线

SIM卡

采用插拔式SIM卡座

通讯方式

支持GPRS、GSM短消息及有线网络等多种通讯方式(可升级4G、NB-Iot)。

显示

采用128x64点阵式液晶显示屏。

按键

配备4个按键

数据传输方式

GPRS远程传输。

多信道传输

最大支持4信道(4个中心站)

主备信道切换

支持主信道和备用信道自动切换

数据查询方式

串口查询、远程查询。

数据存储

内置8M存储芯片,可存储1年的历史数据。

实时时钟

内置高精度实时时钟芯片,支持自动校时

设备维护

支持远程维护及本地串口维护。

传输规约

遵循水文监测数据通信传输规约(SL651-2014);

遵循水资源监测数据传输规约(SZY206-2016)。

扩展

支持扩展SD卡、GPS、蓝牙、WIFI等功能

电源输出

给外部设备提供DC5V、DC12V个标准电压。

休眠电流

<2mA (DC12V)

运行电流

<100mA (DC12V)

工作模式

支持自报、查询应答和兼容模式。

外形尺寸(mm)

216*164*66

工作环境

温度:-20~55℃; 湿度:10%~95%。

供电电源

12VDC
