产品简介

锋士水肥一体化管理设备是采用水肥一体化技术,通过物联网管理模块控制水肥一体化灌溉设备同时进行灌溉和施肥的成套装置。水肥一体化管理设备可以自动连接到锋士智慧灌溉云系统,实时监测和上传作物种植环境及生长态势信息,接收模型系统推送的最佳最合理的水肥一体化灌溉方案,并负责解析和准确执行灌溉方案,实现实时、精准、科学灌溉与施肥。

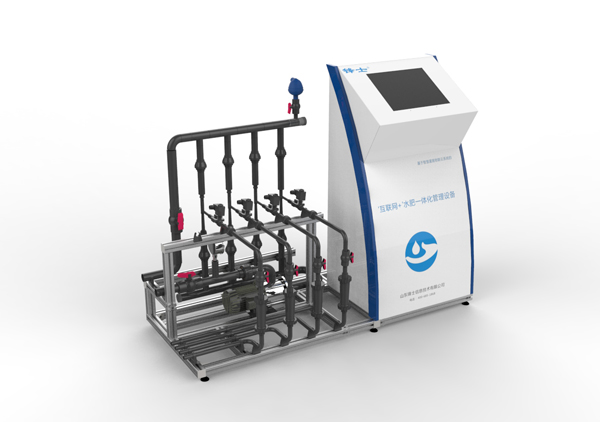

产品图片

产品特点

多灌溉模式

手动模式:用户通过本地客户端,可手动控制泵、阀的开关启停;联网情况下,用户可通过手机APP自主控制泵、阀的启停关闭,计量泵模式下手动设置出肥速度。

自动模式:用户预先设定好灌溉、施肥参数,然后设定自动灌溉计划。此后设备根据预先估算的灌溉、施肥时间,自动控制泵阀的开关启停,进而完成自动化灌溉。

定时模式:用户根据自身需求,自行设定灌溉、施肥时间,此后设备根据预设的时间自动控制泵阀的开关启停,进而完成自动化灌溉。

云方案模式:设备将采集的水源、墒情、气象等参数上传到云平台,云平台经过模型比对,需要灌溉施肥时,云平台会根据上传数据匹配下发自动灌溉计划,客户端确认后,开始智慧灌溉。

主要功能

功能项

功能说明

数据采集

通过外接模拟/数字量传感器,实时采集雨量、水位、压力、温度、PHEC、泵阀状态等数据。

网络通讯

支持4G全网通通讯,同时支持有线、无线、无线内网卡及Lora组网等多种通讯方式。

远程控制

支持远程控制泵阀的开关,完成手动灌溉;

支持远程下发云灌溉方案,完成智慧灌溉。

485采集

主控制器、有线分控制器支持标准ModBus协议下的485采集,以及其它协议下的485透传;Lora分控制器仅支持485透传。

异常报警

支持水源水位检测报警、水源压力检测报警、PH值检测报警、EC值检测报警、液位检测报警、注肥泵故障报警、搅拌故障报警、计量泵故障报警等多种报警类型。

校时功能

支持联网后自动校时。

本地配置

支持本地配置关联各继电器;

支持本地配置检测泵阀开关状态、上下液位及设备故障等;

支持本地配置灌溉、施肥等参数;

支持本地配置自动、手动、定时三种灌溉模式。

云平台

支持采集数据上传到云平台,并通过模型比对,下发灌溉云方案,实现智慧灌溉。

设备升级

 支持通过Mirco SD卡升级 ;

 程序预先放到服务器后,支持远程升级。

设备重启

支持设备定时重启。

设备日志

支持系统日志功能,可详细记录设备的运行信息;

支持灌溉历史记录查询,可详细查看历史灌溉计划。

电源功能

可对外提供DC5VDC12V直流电压供电。

设备扩展

主控制器可通过配置软件配置为有线分控制器,用于主控制器外围接口。主控制最多可连接20路有线/无线分控制器。



技术参数

指标项

指标内容

处理器

配置工业级MYC-Y6ULX核心板

通讯模块

配置高性能4G全网通模块。

模拟量采集

8路,兼容电压型和电流型传感器。电压型0~5V电压输入,电流型4~20mA电流输入。

开关量采集

8路,光耦隔离,支持0~5V电压输入。

RS485接口

2路,遵循标准ModBus协议,支持数据透传。

继电器控制

16路,用于控制泵、阀的开关

液晶显示

兼容各尺寸触摸显示屏。

通讯方式

支持有线/无线、Lora等多种数据通讯方式

工作模式

支持手动模式、自动模式、定时模式三种灌溉模式。

Lora组网

稳定通信距离至少为1km

SIM

采用抽屉式SIM卡接口。

天线

主控制器: 470Mhz Lora专用天线;4G天线

无线控制器:470Mhz Lora专用天线。

设备扩展

 有线分控制与无线分控制器可扩展20

CAN总线

预留。

静态电流

<220mA(12VDC)

工作电流

<500mA(12VDC)

工作环境

温度:-20~55℃; 湿度:0~95% 。

供电电源

12VDC

电源输出

对外提供DC5V、DC12V两个供电电压。

外形尺寸(mm)

211*150*40

产品重量(kg)
